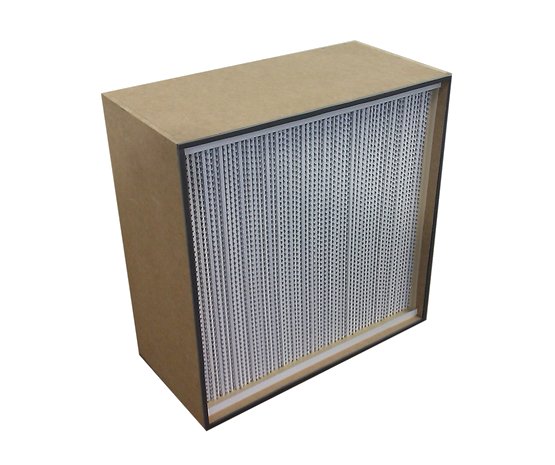

Фильтр воздушный абсолютной очистки ФВА-1 с фильтрующим материалом из плиссированного ультра и микростекловолокна с алюминиевым сепаратором.
Может быть выполнен из оцинкованной, нержавеющей стали и МДФ.
Корпус фильтра ФВА изготавливается из МДФ, алюминия, нержавеющей или оцинкованной стали (глубина рамки от 150 мм и выше). Закреплен двухкомпонентным клеем.
Класс очистки фильтра ФВА-1 Н10-Н14.
| Фильтрующий материал: | Плиссированное микростекловолокно |
| Стандарт качества: | Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99 Подлежит утилизации как строительный мусор |
| Класс очистки по ГОСТ Р 51251-99 | Степень очистки по концентрации проникающих частиц, % | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | ||
|
Начальное глубина корпуса (мм)
|
Конечное | |||||
| H10 | 85 | 60 | 100 | 600 | от +5 до +110 | не более 95 |
| H11 | 95 | 80 | 125 | |||
| H12 | 99,5 | 100 | 150 | |||
| H13 | 99,95 | 130 | 175 | |||
| H14 | 99,995 | 150 | 200 | |||
Примечание: Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией. При монтаже фильтра разрешается брать только за корпус.
| Обозначение | Габаритные размеры, мм | Номинальная производительность, м2 / ч | ||
| Ширина, мм | Высота, мм | Глубина, мм | ||
| ФВА-1-610-610-150-(Н10-Н14) | 610 | 610 | 150 | 600 |
| ФВА-1-305-610-150-(Н10-Н14) | 305 | 610 | 150 | 300 |
| ФВА-1-305-305-150-(Н10-Н14) | 305 | 305 | 150 | 151 |
| ФВА-1-610-1220-150-(Н10-Н14) | 610 | 1220 | 150 | 1200 |
| ФВА-1-610-610-292/300-(Н10-Н14) | 610 | 610 | 292/300 | 2000 |
| ФВА-1-305-610-292/300-(Н10-Н14) | 305 | 610 | 292/300 | 1000 |
| ФВА-1-305-305-292/300-(Н10-Н14) | 305 | 305 | 292/300 | 500 |
| ФВА-1-610-1220-292/300-(Н10-Н14) | 610 | 1220 | 292/300 | 4000 |
Производительность фильтра ФВА-1 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВА-1 с шириной корпуса 150мм = 1620м3/ч х м2, для ФВА-1 с шириной корпуса 292/300мм = 5760 м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.
Классическая, проверенная временем конструкция фильтров абсолютной очистки. Материал корпуса любой по выбору клиента. Возможно использование различного вида фланцев и уплотнений.
