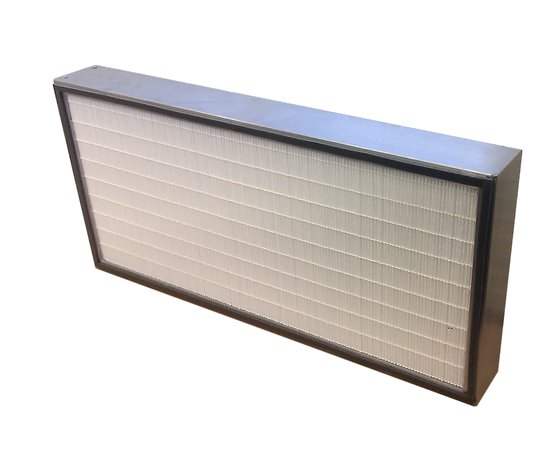

Фильтр воздушный абсолютной очистки ФВА-2 с фильтрующим материалом из плиссированного ультра и микро стекловолокна с клеевым сепаратором.
Корпус фильтра изготавливается из МДФ, алюминия, нержавеющей или оцинкованной стали. Закреплен двухкомпонентным клеем.
Класс очистки фильтра ФВА-2 Н10-Н14.
| Фильтрующий материал: | Плиссированное микростекловолокно |
| Стандарт качества: | Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99 Подлежит утилизации как строительный мусор |
| Класс очистки по ГОСТ Р 51251-99 | Степень очистки по концентрации проникающих частиц, % | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | ||
|
Начальное глубина корпуса (мм)
|
Конечное | |||||
| H10 | 85 | 60 | 50 | 600 |
от +5
до +110
|
не более 95 |
| H11 | 95 | 80 | 65 | |||
| H12 | 99,5 | 100 | 80 | |||
| H13 | 99,95 | 130 | 110 | |||
| H14 | 99,995 | 150 | 130 | |||
Примечание: Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией. При монтаже фильтра разрешается брать только за корпус.
| Обозначение | Габаритные размеры, мм | Номинальная производительность, м2 / ч | ||
| Ширина, мм | Высота, мм | Глубина, мм | ||
| ФВА-2-610-610-78/98(Н10-Н14) | 610 | 610 | 78/98 | 600 |
| ФВА-2-305-610-78/98(Н10-Н14) | 305 | 610 | 78/98 | 300 |
| ФВА-2-305-305-78/98(Н10-Н14) | 305 | 305 | 78/98 | 150 |
| ФВА-2-610-1220-78/98(Н10-Н14) | 610 | 1220 | 78/98 | 1200 |
Производительность фильтра ФВА-2 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВА-2 с шириной корпуса 78 и 98мм = 1620м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.
Данная конструкция позволяет фильтру ФВА-2 выдерживать температурную нагрузку. Все компоненты фильтра абсолютной очистки остаются целостными при нагрузке 150 C.
Использование Клеевого сепаратора делает конструкцию фильтра механически прочной к повреждениям при транспортировке и монтаже.
Структура волокон фильтровального материала обладает рядом полезных свойств: Термостойкость, высокая пылеемкость, оптимальное сопротивление потоку воздуха.
