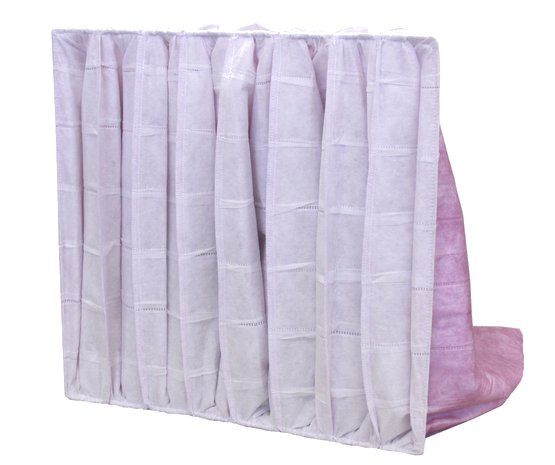

Фильтр воздушный карманный ФВК-4

Фильтр воздушный карманный ФВК-4 представляет собой фильтровальный материал в виде карманов (мешков), закреплённых на сварной металлической рамке из прутка. Используются для тонкой очистки воздуха в качестве второй ступени.

Используемый фильтрующий материал meltbloun.

Класс очистки G4 — F9.

Узнать цену
Фильтрующий материал: Полиэстер, производство Китай
Стандарт качества: Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации
Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99
Подлежит утилизации как строительный мусор

Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, %

Начальное

глубина кармана (мм)

 Конечное
G3 80≤Am<90 300 600 250 от -40 до +110 не более 95
36 29
G4 90 ≤ Am 48 40
F5 40≤Em<60 62 53 450
F6 60≤Em<80 110 95
F7 80≤Em<90 146 126
F8 90≤Em<95 184 146
F9 95≤Em 205 159


Примечание: Не рекомендуется применение в установках с высокой производительностью по воздуху с глубиной кармана менее 350мм и уменьшенным количеством карманов. Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.


Обозначение Габаритные размеры, мм Номинальная производительность, м3/ ч
Ширина, мм Высота, мм Глубина кармана, мм
ФВК-4-592-592-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9) 592 592 300/600 3400
ФВК-4-592-287-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9) 592 287 300/600 1600
ФВК-4-287-287-(300/600)-3-(G3/G4/F5/F6/F7/F8/F9) 287 287 300/600 800
ФВК-X-Ш-В-ГК-КК-КЛ/Г
ФВК-X – тип конструкции фильтра
Ш – ширина
В – высота
ГК – глубина кармана
КК – количество карманов
КЛ – класс очистки
Г – глубина профиля (стандарт 25 мм)

Meltblown - изготавливают из синтетических волокон полипропилена (PP), полиэстера (PET), полиэтилена (PE). Толщина волокон от 0,5 до 15 мкм (при толщине материала до 2,0мм).

Фильтровальный материал классов очистки G3, G4 состоит из 2-х слоев: 1-й (внутренний слой) - фильтрующий материал Meltblown, 2-й (внешний, армирующий слой) – spandbond.

Фильтровальный материал классов очистки F5, F6, F7, F8, F9 состоит из 3-х слоев: 1-й – предфильтр класса G4, 2-й (внутренний слой) - фильтрующий материал Meltblown, 3-й (внешний, армирующий слой) – spandbond.

Карманный фильтр для вентиляции ФВК–4: основное место использования в качестве первой и второй ступеней очистки воздуха в системах вентиляции, первая ступень - это фильтры с классом очистки G3, G4, вторая - F5, F6, F7, F8, F9.

Фильтр карманного типа ФВК-4 оптимален при дефиците посадочного места в системе вентиляции.
