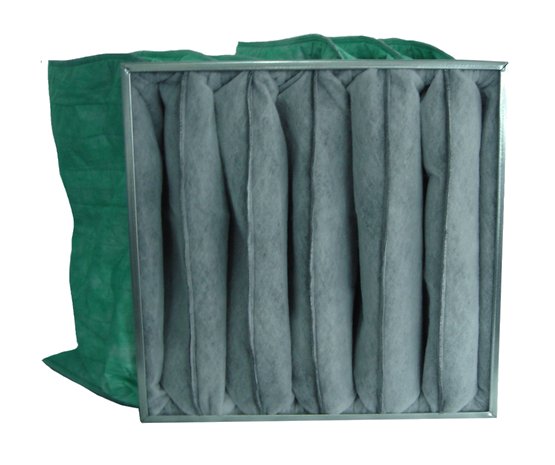

Фильтр воздушный карманный ФВК-5

Фильтр воздушный карманный ФВК-5 используются при большом объеме фильтруемого воздуха и в условиях повышенной запыленности. Используемый фильтрующий материал полиэстер, мелтблоун, активированный уголь.

Фильтр представляет собой рамку из оцинкованного «П» профиля шириной от 15 до 400 мм с укрепленным в ней фильтровальным материалом в виде карманов (мешков), закреплённых на сварной металлической рамке из прутка или ленточном каркасе.

Класс очистки G3 — F9.

Узнать цену
Фильтрующий материал: Полиэстер, производство Китай
Стандарт качества: Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации
Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99
Подлежит утилизации как строительный мусор

Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, %

Начальное

глубина кармана (мм)

 Конечное
G3 80≤Am<90 300 600 250 от -40 до +110 не более 95
55 50
G4 90 ≤ Am 65 60
F5 40≤Em<60 85 70 450
F6 60≤Em<80 130 110
F7 80≤Em<90 166 150
F8 90≤Em<95 200 170
F9 95≤Em 210 190


Примечание: Не рекомендуется применение в установках с высокой производительностью по воздуху с глубиной кармана менее 350мм и уменьшенным количеством карманов. Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.


Обозначение Габаритные размеры, мм Номинальная производительность, м3/ ч
Ширина, мм Высота, мм Глубина кармана, мм
ФВК-5-592-592-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9) 592 592 300/600 3400
ФВК-5-592-287-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9) 592 287 300/600 1600
ФВК-5-287-287-(300/600)-3-(G3/G4/F5/F6/F7/F8/F9) 287 287 300/600 800


Производительность фильтров ФВК-1,2,3,4 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВК-1,2,3,4 = 9700 м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.

ФВК-X-Ш-В-ГК-КК-КЛ/Г
ФВК-X – тип конструкции фильтра
Ш – ширина
В – высота
ГК – глубина кармана
КК – количество карманов
КЛ – класс очистки
Г – глубина профиля (стандарт 25 мм)

Отсутствие рамки фильтра и крепление конструкции карманного фильтра для вентиляции на каркас из металлического прутка, обеспечивает простоту монтажа фильтра в вентиляционную установку.

Фильтр карманного типа ФВК-5 оптимален при дефиците посадочного места в системе вентиляции.

Экономичный вариант исполнения из возможных вариантов конструкции карманных фильтров.
