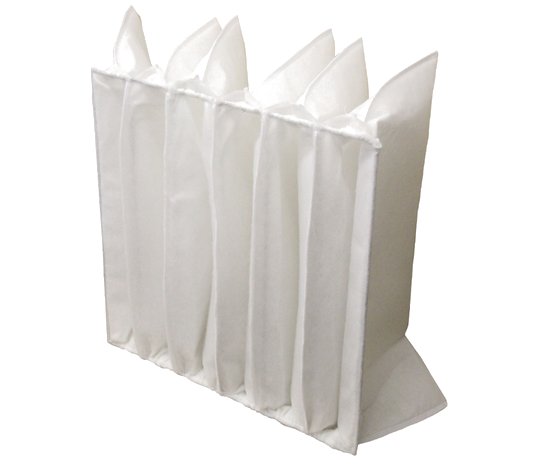

Фильтр воздушный карманный ФВК-6

Фильтр воздушный карманный ФВК-6 используются при большом объеме очищаемого воздуха и в условиях повышенной запыленности в качестве грубой очистки. Используемый фильтрующий материал полиэстер 100%.

Фильтр представляет собой фильтровальный материал в виде карманов (мешков), закреплённых на сварной металлической рамке из прутка.

Класс очистки G3 – F5.

Узнать цену
Фильтрующий материал: Полиэстер
Стандарт качества: Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации
Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99
Подлежит утилизации как строительный мусор

Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, %

Начальное

глубина кармана (мм)

 Конечное
G3 80≤Am<90 300 600 250 от -40 до +110 не более 95
36 29
G4 90 ≤ Am 48 40
F5 40≤Em<60 62 53 450


Примечание: Не рекомендуется применение в установках с высокой производительностью по воздуху с глубиной кармана менее 350мм и уменьшенным количеством карманов. Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.


Обозначение Габаритные размеры, мм Номинальная производительность, м3/ ч
Ширина, мм Высота, мм Глубина кармана, мм
ФВК-6-592-592-(300/600)-6-(G3/G4/F5) 592 592 300/600 3400
ФВК-6-592-287-(300/600)-6-(G3/G4/F5) 592 287 300/600 1600
ФВК-6-287-287-(300/600)-3-(G3/G4/F5) 287 287 300/600 800


Производительность фильтров ФВК-6 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВК-1,2,3,4 = 9700 м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.

ФВК-X-Ш-В-ГК-КК-КЛ/Г
ФВК-X – тип конструкции фильтра
Ш – ширина
В – высота
ГК – глубина кармана
КК – количество карманов
КЛ – класс очистки
Г – глубина профиля (стандарт 25 мм)

ФВК–6: карманный фильтр для вентиляции, основное место использования в качестве первой ступени очистки воздуха в системах вентиляции.

Фильтр карманного типа ФВК-6 оптимален при дефиците посадочного места в системе вентиляции.

Экономичный вариант исполнения из возможных вариантов конструкции карманных фильтров.
