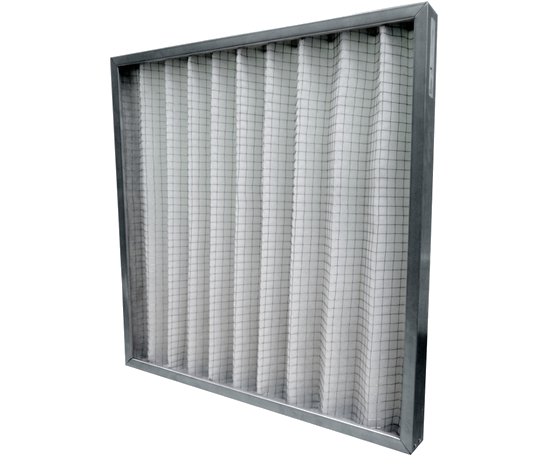

Фильтр воздушный кассетный ФВКАС-5

Фильтр воздушный кассетный ФВКАС-5 может использоваться в тяжёлых аэродинамических условиях и очень хорошо себя показал в условиях повышенной запылённости.

Изготавливается из 100% полиэстера с классом очистки G3, G4, F5. Фильтровальный материал состоит из 3-х слоёв: 1-полиэстэр G2, 2-угольный материал АНМ, 3-полиэстер G3, G4 или F5 в зависимости от заказа, полученный фильтропакет зафиксирован гофрированной оцинкованной сеткой с двух сторон и вставляется в корпус враспор.

Корпус фильтра, как правило, изготавливается из вальцованного оцинкованного профиля шириной 48 мм или невальцованного шириной 100 мм, но у нашей компании есть техническая возможность изготовления нестандартных позиций.

Узнать цену
Класс фильтра по ГОСТ Р ЕН 779-2014 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, %

Начальное

глубина корпуса (мм)

 Конечное
G3 80≤Am<90 48 100 250 от -40 до +110 не более 95
75 55
G4 90 ≤ Am 85 61
F5 40≤Em<60 91 67 450


Примечание: Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.


Обозначение Габаритные размеры, мм Номинальная производительность, м2 / ч
Ширина, мм Высота, мм Глубина корпуса, мм
ФВКАС-5-592-592-(48/100)-(G3-F5) 592 592 48/100 3400
ФВКАС-5-592-287-(48/100)-(G3-F5) 592 287 48/100 1600
ФВКАС-5-287-287-(48/100)-(G3-F5) 287 287 48/100 800


Производительность фильтров ФВКАС-5 G3/G4/F5 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВКАС-5 G3/G4/F5 = 9700 м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.

ФВКАС-Х-Ш-В-Г-КЛ
ФВКАС-Х – тип конструкции фильтра
Ш – ширина
В – высота
Г – глубина рамки
КЛ – класс очистки

ФВКАС–5: основное место использования в качестве первой ступени очистки воздуха в системах вентиляции и очистки воздуха от неприятных запахов.
