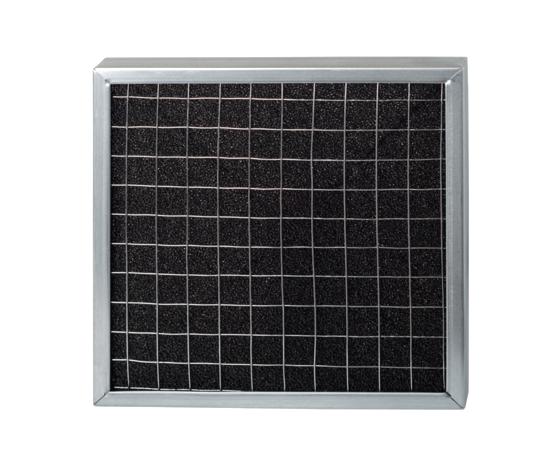

Фильтр воздушный панельный ФВП-4
Фильтр воздушный панельный ФВП-4 — фильтровальный материал пенополиуретан, уложенный в оцинкованную рамку. Закреплен опорной сеткой с двух сторон.
Класс фильтра для очистки воздуха G2-G3.
| Фильтрующий материал: | Полиэстер |
| Стандарт качества: | Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99 Подлежит утилизации как строительный мусор |
| Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Аэродинамическое сопротивление, Па | Рабочая температура, °С | ||
Начальное глубина корпуса (мм) |
Конечное | ||||
| G3 | 80≤Am<90 | 25 | 48 | 250 |
от -40
до +110 |
| 105 | 68 | ||||
| G4 | 90≤Am | 125 | 89 | 250 |
от -40
до +110
|
| F5 | 40≤Em<60 | 140 | 105 | 250 |
от -40
до +110
|
| Обозначение | Габаритные размеры, мм | Номинальная производительность, м3 / ч | ||
| Ширина, W | Высота, H | Глубина корпуса (мм) | ||
| ФВП-3-592-592-(25/48)-G3 | 592 | 592 | 25/48 | 3400 |
| ФВП-3-592-287-(25/48)-G3 | 592 | 287 | 25/48 | 1600 |
| ФВП-3-287-287-(25/48)-G3 | 287 | 287 | 25/48 | 800 |
Производительность фильтров ФВП-4 G3/G4/F5 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВП-4 G3/G4/F5 = 9700 м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.
Конструкция фильтра для очистки воздуха дает возможность неоднократно его регенерировать, продлевая время работы.
Структура материала дает такие ценные характеристики панельного фильтра ФВП-4 как: Низкое начальное сопротивление и высокий показатель пылеемкости.
Воздушный фильтр помещен в вальцованную рамку из металла, которая исключает возможность порезов при установке.
